變電站自動化系統

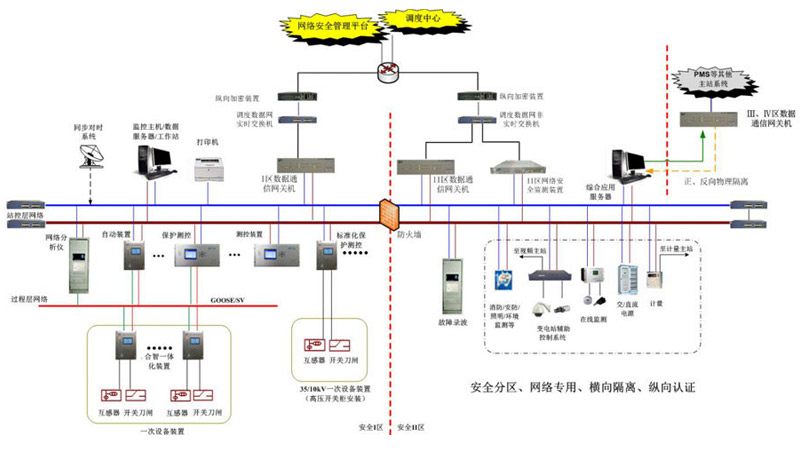

E3000變電站自動化系統集電力系統、電子信息技術、自動化和繼電保護技術之大成,以計算機和網絡(luò )技術為依托,面向變電站通盤設計、優化功能和簡化系統,用分層、分布、分散的設計方式實現面向對象的思想,全面采用或借鑒了IEC61850變電站通信網絡(luò )和系統標準的設計需求,滿足35kV~750kV各種電壓等級少人或無人值守變電站、電廠升壓站的實際需求。 采樣分層分布式設計思想;從物理和功能上分為站控層、間隔層、過程層三層。系統主要包括:E3000變電站監控管理系統、間隔層保護測控裝置、合并單元、智能終端、系統網絡(luò )通信設備、檢測檢驗設備、全站時鐘同步和維護軟件等。

符合電力系統整體要求

變電站自動化系統作為電網調度自動化的一個子系統,應服從電網調度自動化的總體設計要求,其配置、功能包括設備的布置應滿足電網安全、優質、經濟運行,以及信息資源共享的原則。

滿足系統安全要求

系統設計應滿足變電站自動化系統通過軟、硬件加密技術,實現變電站自動化系統的入侵檢測與漏洞發現的需求;滿足自動檢測系統中的異常運行情況,根據系統異常危害的不同程度自動控制系統的運行模式的需求;滿足通過軟硬件可靠性技術,保證變電站自動化系統軟、硬件在變電站復雜電磁環境運行中的長期可靠性、穩定性等的需求。

滿足變電站自動化及無人值守或少人值班的工程需求

本著提高電網安全和經濟運行水平、采用先進的計算機及網絡(luò )技術等,提高自動化水平、減少變電站硬件的重復設置及投資費用的原則,滿足變電站自動化及無人值守或少人值班的工程需求。

系統的構造要求

系統構造應滿足6kV~750kV不同電壓等級變電站的要求,即可滿足超高壓、高壓樞紐變電站設計,同時簡化的結構模式滿足中、低壓變電站的系統構造要求,同時兼顧考慮同電氣化鐵路(地鐵、城市軌道交通)等的需求。

分層、分布、分散的設計方式

基于變電站層和間隔層設備之間、變電站層和過程層設備之間、間隔層設備與設備之間、過程層設備與設備之間都是通過共享的通信網絡(luò )聯系起來的方式,使得系統的各個部分能夠容易地分散布置。分層、分布、分散式系統結構,功能相對獨立下放,符合未來變電站技術的發展方向。

面向間隔(面向對象)的設計思想

變電站按間隔設計的方式,對變電站的一次設備,如一回線路、一臺變壓器都被視為一個對象(一個間隔),針對該間隔配置保護、測控等二次設備,使變電站的繼電保護和控制系統功能按電力系統對象(間隔)優化組合,提高變電站運行管理、設備維護和自動化水平,其物理概念明確清晰。

監控管理和平等的變電站層主站

站控層應能實現對全站進行監視、保護、控制、記錄和設備檢測等功能的監控管理。間隔層設備發送的信息在監控網絡(luò )是“廣播”方式,網上的所有主站均可收到。各主站直接從網上獲取需要的信息,相互之間完全獨立,任一部分故障不影響其它部分,安全可靠性極大的提高。同時,由于信息采用網絡(luò )“廣播”方式,新增應用時擴展起來非常容易。

間隔層設備設計要求

間隔層設備符合設計規范及技術指標要求,可以適應多種網絡(luò )接口。在保證保護功能相對獨立和可靠性的前提下,采用保護、測量、控制和通信一體化設計方式。

間隔層設備的核心功能獨立化和就地化

間隔層設備的核心功能就地獨立的實現賦予它的功能。如保護裝置的保護功能、測控裝置的測量功能、自動控制裝置的控制功能等,都獨立自主的自動完成。

符合ISO開放系統規定

在系統設計時,必須考慮同我國電力通信網的接口問題,系統支撐軟件符合ISO開放系統規定,系統的各類數據、通信規約及網絡(luò )協議的定義、格式、編程、地址等與相應的電網調度自動化系統保持一致,適應電力工業信息化的發展要求。還要考慮同電網調度自動化系統、配電自動化系統、電能計費系統等的互相接入問題。

符合現有標準,考慮技術發展和創(chuàng )新

執行現行有關標準、規范、規程和規定,全面采用IEC61850變電站通信網絡(luò )和系統標準的技術,符合行業要求和發展趨勢。力爭在技術領域有所發展和創(chuàng )新,提高系統整體技術水平。
