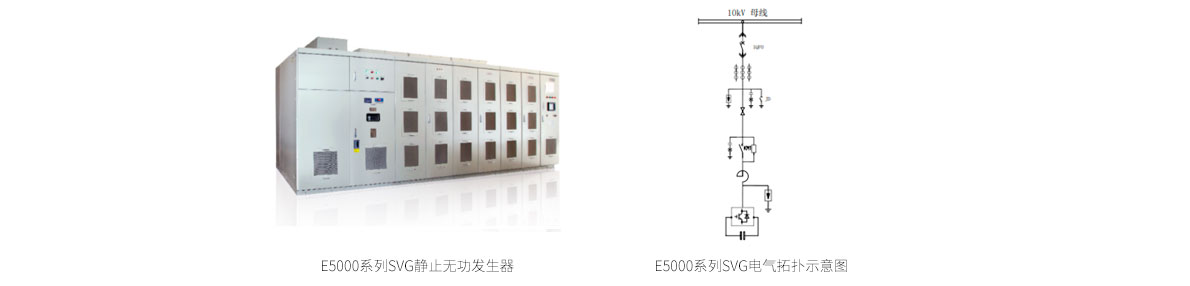

電網電壓質量通常用穩定性、對稱性及正弦性等指標衡量,隨著現代電力電子設備等非線性負荷大量接入電網,使電網供電質量受到嚴重影響,其中各種電力電子開關器件的大量應用和負載的頻繁波動是最主要的干擾源,導致了一系列不良影響。目前最理想的方案就是采用SVG,用以提高電網穩定性,增加輸電能力,消除無功沖擊,濾除諧波,平衡三相電網。 E5000系列SVG靜止無功發生器(STATCOM靜止同步補償器),包括3kV~35kV直掛式及35kV降壓式幾大系列,廣泛應用于具有或者靠近沖擊性負荷的工業、風電和光伏等新能源領域,在節能降耗、提高電網安全性和穩定性、提高電網功率因數、改善電能質量等方面,發揮重要作用。
? 支持“Y接”和“Δ接”方式
? 既能補償容性無功,也能補償感性無功
? 具備無功補償、三相不平衡、有源濾波APF等功能
? 系統響應時間小于5ms
? 采用重復學習BOOST控制策略實現無功的零靜差控制
? 完善的保護算法,在線的系統狀態自檢,保證系統可靠性
? 專利柔性啟動技術(發明專利號:ZL 2017 1 0154561.0)、確保并網時的零電流沖擊
? 控制系統和功率單元狀態實時檢測,數字化定量分析
?先進的硬件平臺+實時多任務操作系統,確保“雪崩事件”快速處理能力
? 卓越的抗電磁干擾特性,嚴酷等級達IV級
? 工業級存儲介質,完備的數據記錄、錄波、“故障查詢專家系統
? 集成多種通信規約,支持RS485、以太網等硬件接口方式
? 冷卻方式:風冷、水冷、空調、空水冷
冶金
冶金系統很多沖擊性負荷接入電網,將會使系統消耗大量的無功,造成功率因數降低,引起電網電壓降低及波動,嚴重時導致電氣設備不能正常工作,影響了產品質量,降低了生產效率。同時負載的傳動裝置中還會產生有害的高次諧波及其它頻率,使電網電壓產生嚴重畸變和閃變。徹底解決上述問題的唯一辦法是用戶必須安裝具有快速響應速度的E5000系列SVG靜止無功發生器,系統無功響應時間5ms(5ms特指無功響應),完全可以滿足向沖擊性負荷快速提供無功電流的要求,從而穩定母線電網電壓,降低電壓的波動,提高功率因數,消除諧波,提高了生產效率和產品質量。(典型負載有軋機、電弧爐、無縫鋼管穿孔機等)
風電場
風資源的不確定性和風電機組本身的運行特性使風電機組的輸出功率是波動的,導致并網功率因數不合格、電壓偏差、電壓波動和閃變等問題,對于大容量風電場接入系統時還存在穩定性問題,都需要動態無功補償系統。另一方面,系統電壓的波動也會對風機的正常運行造成影響。E5000系列SVG靜止無功發生器是風電場補償?shù)淖罴堰x擇,不僅可以滿足風電接入系統的功率因數、電壓波動與閃變等要求,還可以減小系統擾動對風機的影響。和電容器和電抗器的配合使用,使基于SVG的綜合補償系統成本低、性能好。而且SVG的可移動性、可擴展性,也使得整個無功補償系統可以隨著風電場的建設同步擴展。
礦山
在礦山有大量提升機等其它重工業負載在工作中會引起電網電壓降低及電壓波動,使功率因數降低,另外傳動裝置會產生大量有害高次諧波。安裝E5000系列SVG靜止無功發生器能夠穩定電網電壓,提高功率因數,有效抑制高次諧波,可以完美地解決重工業負載在工作時所引起的電網問題。
光伏電站
當電網側發生瞬時故障時,光伏電站本身不能提供瞬間的電壓支撐,SVG可顯著提高光伏電站各母線電壓,增強光伏電站低電壓穿越能力。另外當天氣狀況變化引起光照發生變化時,光伏電站出力發生變化,從而引起公網接入點電壓波動,以及光伏電站因夜間光照不足而退出運行時,公網接入點電壓升高,利用SVG既能發出無功又能吸收無功和的特點,降低了電網的波動,提高了電網電壓的穩定性。
城市二級變電站
在區域電網中,一般采用分級投切電容器組的方式來補償系統無功,改善功率因數,這種方式只能向系統提供容性無功,并且不能隨負載的變化而實現快速精確調節,在保證母線功率因數的同時,容易造成向系統倒送無功,抬高母線電壓,危害用電設備及系統穩定性。同時,諧波的增加也使電容器組的安全性受到影響,嚴重的甚至導致并網電容器組不能并網運行。E5000系列SVG靜止無功發生器可以快速精確地進行容性及感性無功補償,使SVG在穩定母線電壓,提高功率因數的同時,徹底、方便地解決了無功倒送問題。SVG成為改善區域電網供電質量的最有效的方法。
